众智科技——混合能源控制系统产品及应用介绍：



混合能源控制器HES7120-PV

HES7120-PV是一款控制光伏发电、并网的混合能源控制器。可用于太阳能以逆变器做为输出的能源控制系统；可以控制输出断路器的合分闸及逆变器的开机停止、输出功率大小等。可根据系统应用设置为固定功率、母排控制功率和逆变器控制功率等多种模式，可以显示太阳能PV发电的所有数据和状态。
HES7120-PV应用场景：
1.光伏+油机
2.光伏+油机+市电


混合能源控制器HES9510




HES9510用于柴油发电机组与太阳能、风能、储能电池等以逆变器做为输出的能源系统，可以控制逆变电源的起动停止、输出模式、输出大小以及输出断路器的合分闸等；也可以根据负载情况，控制系统中的发电机组的起停，为逆变电源提供旋转备用，还可以控制变流器对储能电池进行充放电管理，实现数据测量、报警保护及“三遥”功能。
HES9510应用场景：

1.光伏+油机
2.光伏+油机+市电
3.光伏+油机+储能
4.光伏+油机+市电+储能
5.风能+储能+油机
6.光伏+油机+风能+市电+储能

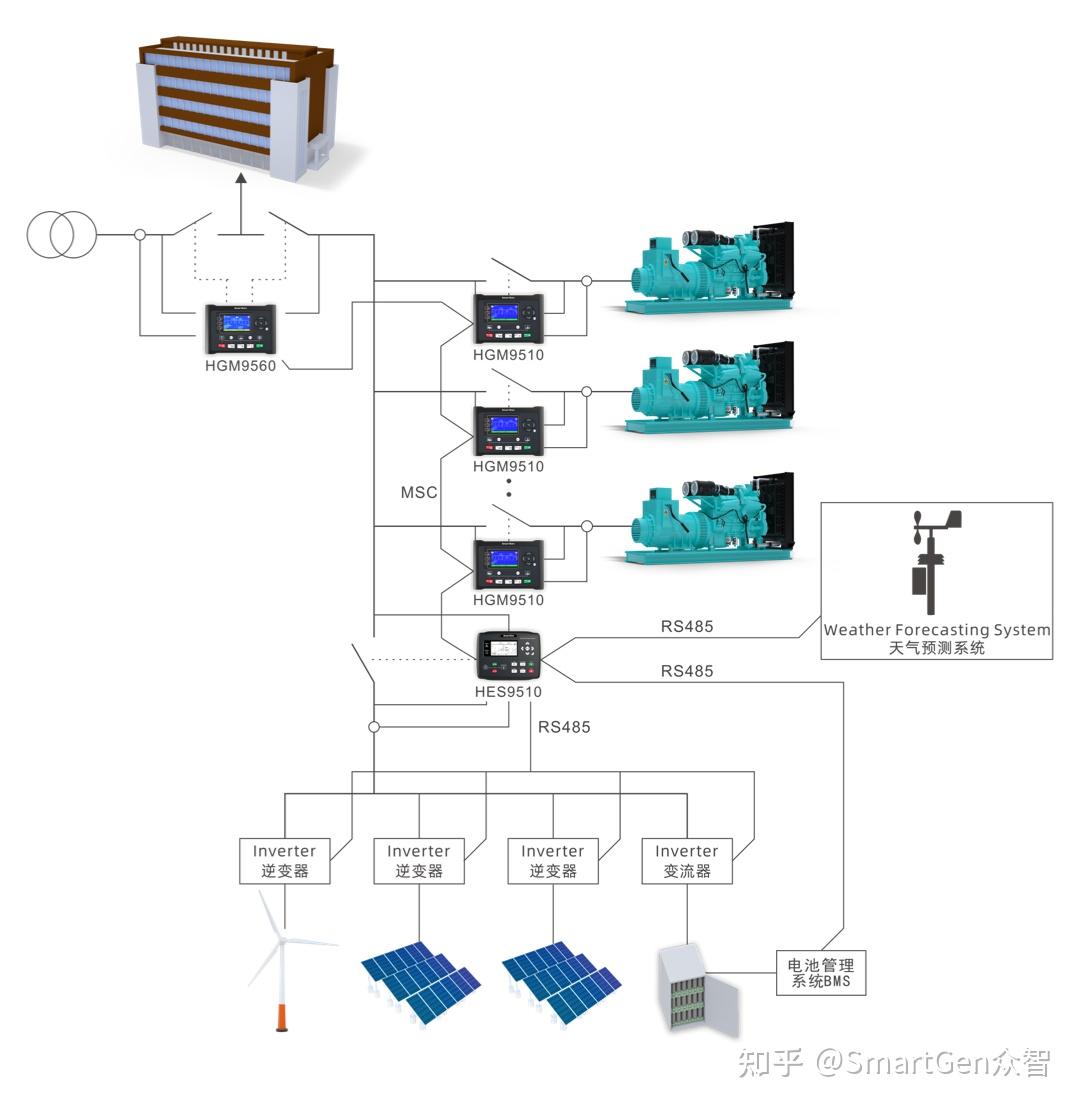

混合能源控制系统解决方案

混合能源监控系统HES9510-RM



HES9510-RM混合能源监控系统适用于远程监控单台或多台HGM9510N发电机组控制器、HGM9560机组母排与市电并联控制器、 HES9510混合能源控制器，可远程实现控制器的自动开机/停机/合闸/分闸、数据测量、报警显示功能。


HES9510-RM控制器基于高端微处理器设计，通过网口与HGM9510N发电机组控制器和HES9510混合能源控制器进行通信；通过RS485接口与HGM9560机组母排与市电并联控制器通讯，控制器参数可通过通讯接口直接读出并在HES9510-RM控制器上显示，可实现显示系统总图和各分项系统参数的展示。
混合能源并联控制器HES9570





HES9570混合能源发电机组并联控制器，用于太阳能、储能电池和发电机组组成的微电网系统以及适用于单台发电机组与新能源系统的并网，实现发电机组的自动开机停机、并联运行、数据测量、报警保护及“三遥”功能。

具有控制GOV和AVR的功能，可以自动同步及负荷均分，和储能变流器（VSG模式）进行并联。控制器准确监测发电机组的各种工作状态，当发电机组工作异常时自动从母排解列，关闭发电机组，同时将故障状态显示在LCD上。控制器带有SAE J1939接口，可和具有J1939接口的多种电喷发动机ECU进行通信。

HES9570应用场景

1.单台机组并光伏
2.单台机组并（光伏+储能）



混合能源控制器HMU8-9570





800*600分辨率的8英寸液晶电容全面屏混合能源控制器，可用于太阳能、储能电池和发电机组组成的微电网能源管理系统，通过RS485接口进行数据监控和参数设置；可根据负载大小或储能电池SOC控制系统中的发电机组起停；

可通过设置发电机组电压、频率中心点和下垂百分比控制机组输出功率。用于逆变器、变流器、发电机组数据的监测和控制，适用于光伏、储能和发电机组组成的微电网混合能源系统，也可用于储能和发电机组组成的混合能源系统。
HMU8-9570应用场景



电池储能柜HBMS100



HBMS100是一款电芯串联拓扑结构的电池储能系统，可以实现对内置电芯的过充过放、温度过高过低等保护功能以及对电芯的充放电管理，与PCS配合组成一个完整的中小型分布式储能系统。其具有一个8英寸显示触摸屏，可实时查看电芯电量、电压、温度等数据。可广泛应用于工商业、家庭等供电场所。
HBCU100模块



HBCU100模块通过对BMU上传电芯电压、温度的分析，完成对电芯的保护，以及SOC、SOH的计算等功能。
HBMU100模块



HBMU100模块用于电芯电压及温度采集以及对外数据上传。其中HBMU100-16可采集16个电芯电压及8个温度数据，HBMU100-32可采集32个电芯电压及16个温度数据。
BMS监控系统HMU8-BMS





HMU8-BMS性能特点

1.800*600分辨率的8英寸液晶显示屏幕，电容触摸屏操作。中文及英文可选界面操作；
2.可显示电池总电压、电流、SOC等数据；
3.具有历史记录，可显示200条历史记录；
4.具有报警信息显示功能；
5.具有参数配置功能，可通过屏幕设置HBCU100的参数，方便现场人员调试；
6.通过RS485-1与HBCU100模块进行数据交互；
7.可通过CAN接口调试单台BMU以及升级整个储能系统的程序；
8.模块化结构设计，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。

众智科技混合能源控制系统——应用场景：


1.城市酒店

系统由市电、光伏和发电机组组成。正常时光伏并网发电减少市电使用；异常时（市电异常、市电功率限制、阶梯电价），光伏和发电机组并网带载。



2.海岛

系统由风能、光伏、储能电池组和发电机组组成。白天风能和光伏带载并为储能电池组充电；晚上风能和储能电池组带载，当储能电池组电量不足时，发电机组带载。



3.偏远工厂

系统由光伏和发电机组组成。光伏和发电机组共同带载，根据负载功率调整光伏最大输出功率,满足发电机组最小带载功率。



4.别墅家用

系统由机组、光伏和储能组成。适用于独立别墅或者国外电网供电不稳或者电费较高的场景。
白天由光伏供电，多余电能给电池组充电；晚上由储能供电，当电池电量低于设定值时启动发电机组。



5.石油钻井微电网

系统由直流机组和超级电容组成。根据设置的平均功率和保留功率作为当前功率需求，控制机组开机台数，保证机组的高效运行；母排电压低时，超级电容放电，母排电压正常时，超级电容不充不放，母排电压高时，超级电容充电。



6.通信基站

通信基站是由电池组提供直流电。白天，由光伏给蓄电池充电，市电提供备用。当市电异常且电池组电压低于设置值时，控制器控制发电机组起动为电池组充电。



7.大型工业园区

系统由市电、发电机组、光伏和储能组成。适用于大型工业园区，对供电需求较大，有可能面临限电政策影响产能；或者是对峰谷电价差较为敏感的场景。



8.临电柴储混合

系统由机组和储能组成。适用于临时供电场合；此处HES9510相当于EMS，通过采集 BMS、PCS、柴发控制器等信息，以 PCS、发电机组功率为控制对象，综合下发控制指令。
